(1)將NaOH溶于水中后，向NaOH水溶液中加入氫氧化鋁AL(OH)3粉末，在室溫～1 50℃下攪拌5～30min，制成偏鋁酸鈉粘接劑。

    (2)將AL2O3粉末與分散劑混合后，加水制成均勻的漿料。

圖（1）瓶裝高溫防氧化陶瓷漆

    (3)將步驟（2）的漿料加入到步驟(1)的偏鋁酸鈉粘接劑中，在室溫～150℃下，攪拌10～30min,調(diào)整黏度至0.1—20Pa.s、pH值至11～13，便得膠狀的高溫抗氧化陶瓷漆。

    原料配伍：本品各組分質(zhì)量份配比范圍為：Al(OH)3，24～40,NaOH 18～46，水15～20. AL2O3 15～20，分散劑0～2。

    所述分散劑為檸檬三酸銨或聚丙烯酸胺中的一種或幾種。

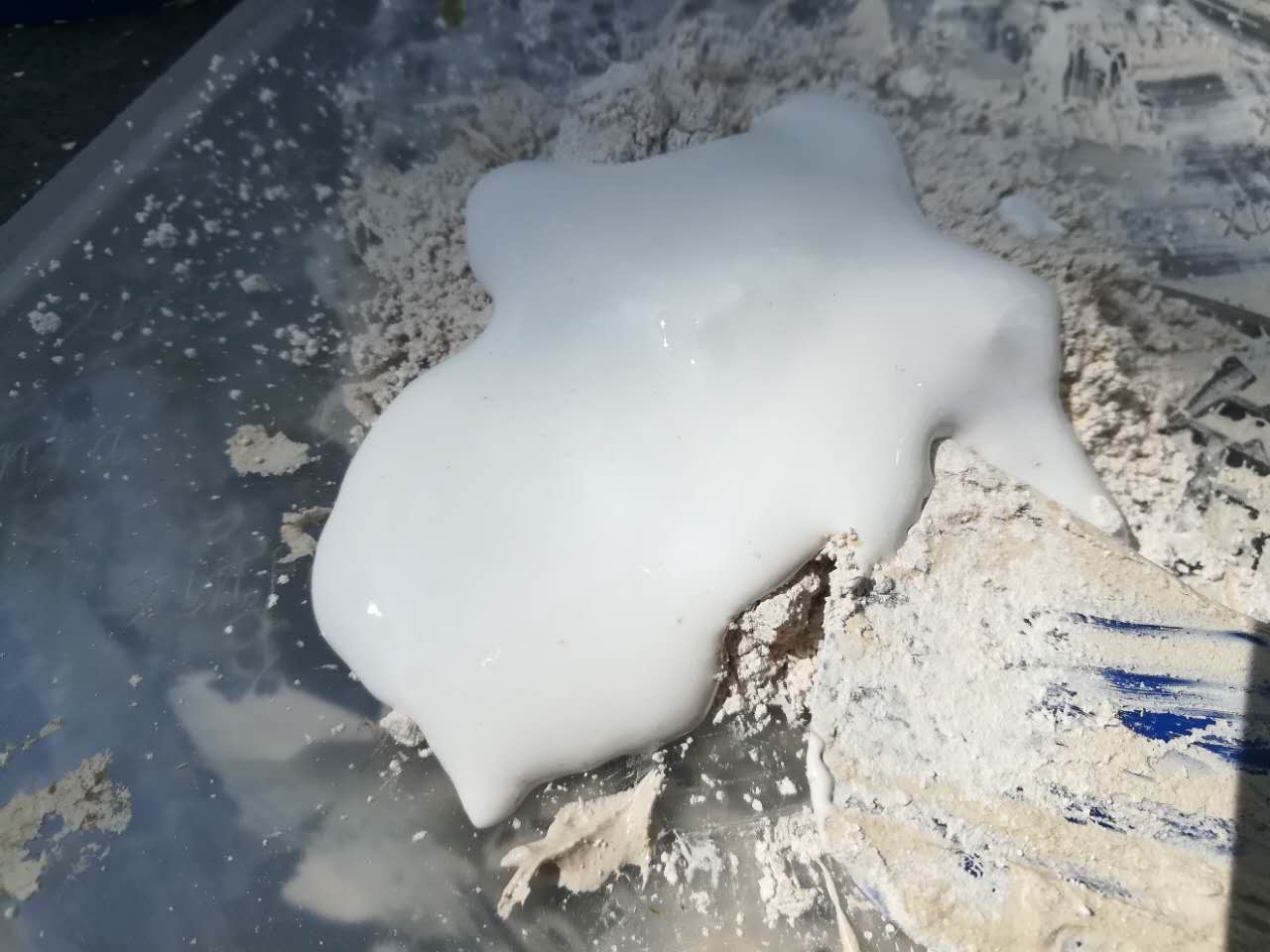

圖（2）正在配制高溫抗氧化陶瓷漆

    產(chǎn)品應(yīng)用:本品主要用作高溫抗氧化陶瓷漆。

    產(chǎn)品特性:采用上述方案制備的高溫抗氧化陶瓷涂劑在高溫時會將偏鋁酸鈉粘接劑中的結(jié)構(gòu)水蒸發(fā)出來，從而形成多孔，用這種多孔陶瓷漆涂覆在被涂物表面后，即可形成具有保溫、隔熱和消除噪聲作用的涂層。本高溫抗氧化陶瓷漆不包含有機物，且可以通過粘接劑的組成以及料漿的組成來調(diào)節(jié)氣孔的大小與分布，本品的方法其工藝簡單，操作方便，節(jié)能，不排放污染物，投資小，運行成本低。
