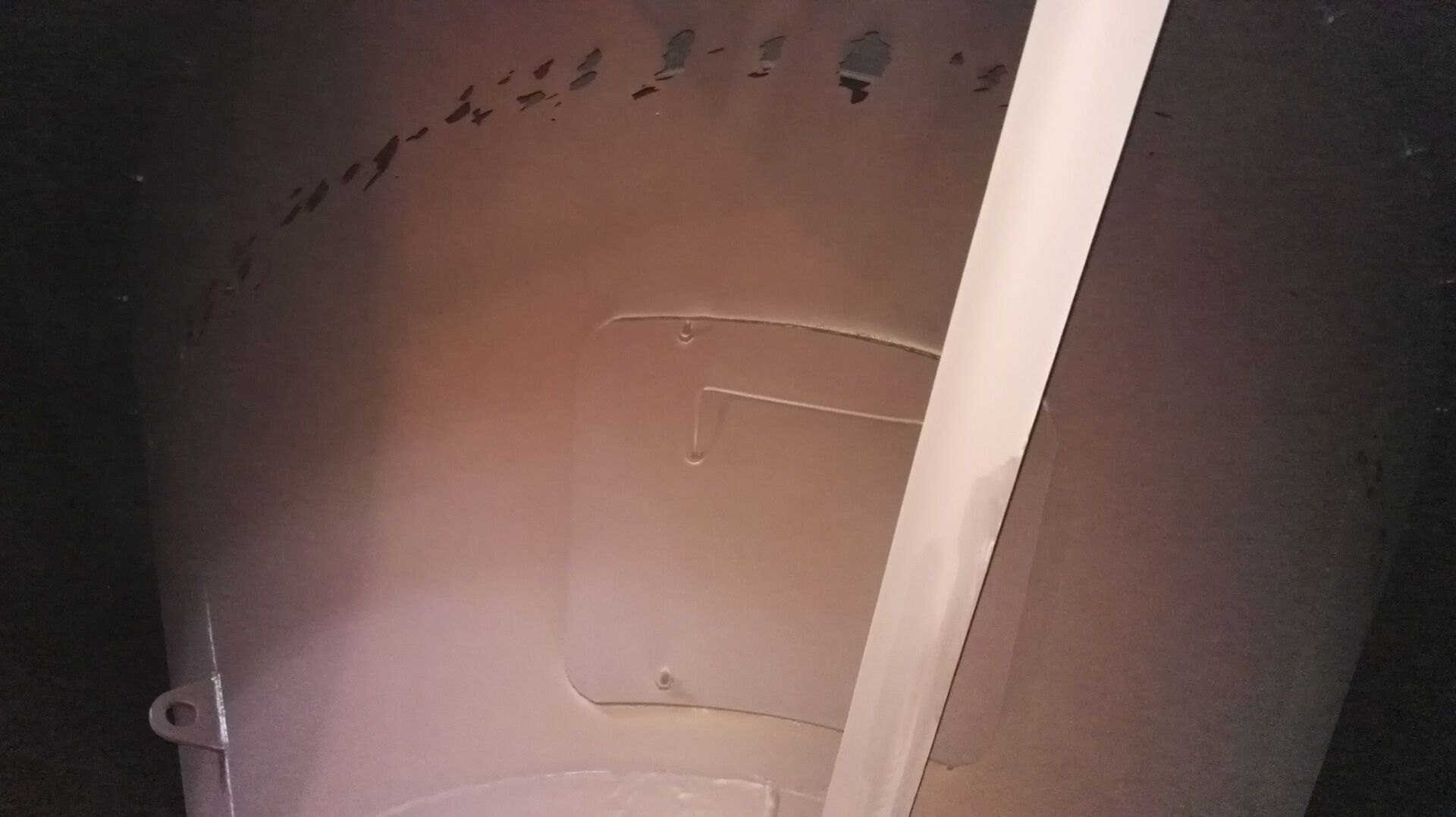

內(nèi)蒙古電廠#3、#4鍋爐磨煤機(jī)內(nèi)錐體原材質(zhì)為65錳鋼板，現(xiàn)檢查發(fā)現(xiàn)3A、4C、3D內(nèi)錐體發(fā)生磨損穿孔現(xiàn)象，如不及時(shí)進(jìn)行更換或修復(fù)，將會(huì)造成磨煤機(jī)分離系統(tǒng)失效，磨煤機(jī)將無(wú)法運(yùn)行。考慮到更換工期長(zhǎng)，費(fèi)用高，采取合理的現(xiàn)場(chǎng)修補(bǔ)實(shí)現(xiàn)設(shè)備功能恢復(fù)是一種較為快捷，可靠的方法。故擬在#3、#4鍋爐C修期間對(duì)3A、4C、3D磨煤機(jī)內(nèi)錐體進(jìn)行挖補(bǔ)并對(duì)內(nèi)壁進(jìn)行KN-17耐磨陶瓷涂料防護(hù)修復(fù)。詳見(jiàn)附圖：

2.1磨煤機(jī)內(nèi)錐體防磨修復(fù)要求使用的KN-17耐磨陶瓷涂料。

2.2KN-17耐磨陶瓷涂料特性要求：

體積密度                         2400-2900 Kg/m3

莫氏硬度                         8.0-9.0

抗壓強(qiáng)度                         200-280 MPa

彎曲強(qiáng)度                         20-25MPa

熱膨脹系數(shù) 1/℃                  10×10-6

導(dǎo)熱性W/m℃                     1.5

溫度℃                          200

抗腐蝕性   PH                    3-12

體積收縮率   vol.%                0.2

抗熱震性（次）1100℃ 水冷        ≥35：

2.3考慮到磨煤機(jī)內(nèi)錐體在運(yùn)行中長(zhǎng)期受煤粉沖刷，同時(shí)，此區(qū)域?yàn)槊悍鄹邼舛却嬖谥品巯到y(tǒng)爆燃的可能，采用的KN-17耐磨陶瓷涂料必須與內(nèi)錐體內(nèi)壁鋼板附著牢固，且具有較強(qiáng)的防制粉系統(tǒng)爆燃震落能力。因此，以上部位必須釆用耐磨性能良好、附著力強(qiáng)且不易脫落的高分子復(fù)合KN-17耐磨陶瓷涂料進(jìn)行防磨修復(fù)。

2.4施工方提供的KN-17耐磨陶瓷涂料,須經(jīng)業(yè)主方組織驗(yàn)收后方可使用，并在材料到貨后提供相關(guān)證明（出廠檢驗(yàn)報(bào)告、合格證書(shū)、報(bào)關(guān)證明等）。

2.5首先對(duì)發(fā)生磨穿或磨損減薄嚴(yán)重部位用鋼板進(jìn)行挖補(bǔ)修復(fù)，保證其結(jié)構(gòu)強(qiáng)度。

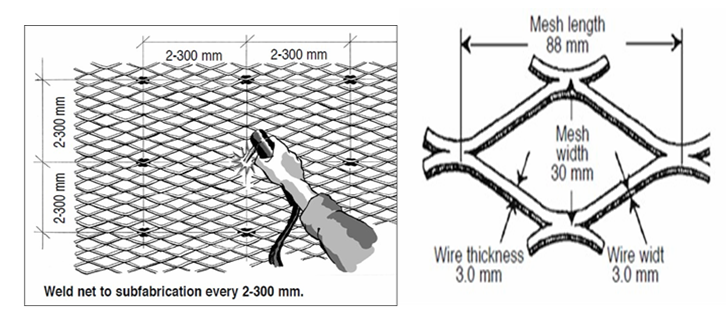

2.6整體內(nèi)壁表面進(jìn)行整體焊接φ6mm圓鋼，間距200mm,并在圓鋼上焊接φ3mm、30×30金屬網(wǎng)作為耐磨涂層的骨架，保證耐磨涂層的整體結(jié)構(gòu)強(qiáng)度。如圖：

*焊接時(shí)先將圓鋼切割成合適的長(zhǎng)度，其中圓鋼間距為200mm，焊縫間的距離為200mm，放置位置須符合形狀要求；認(rèn)真仔細(xì)地放置網(wǎng)，并將網(wǎng)焊到棒上，龜甲網(wǎng)上焊縫之間的距離也為200mm。

2.8涂抹高分子復(fù)合KN-17耐磨陶瓷涂料。用研磨板將KN-17耐磨陶瓷涂料向各個(gè)方向散開(kāi)；不停地工作,直到獲得所要求的厚度；檢查所鋪層的厚度；有規(guī)則的間隔檢查，檢查KN-17耐磨陶瓷涂料是否在各個(gè)方向都已壓過(guò)錨固層；已加工的表面應(yīng)平整無(wú)凸起，達(dá)到要求的厚度。

2.9當(dāng)表面完成以后，立即對(duì)其保護(hù)，防止（快速）干燥，用噴灑固化劑凝固。

2.10在溫度為20℃時(shí)，涂抹施工后約2天，即可獲得所需的強(qiáng)度，且可投入使用。

3.工具、材料配備要求

3.1磨煤機(jī)內(nèi)錐體防磨處理人員配置不低于:4人。

3.2施工單位必須現(xiàn)場(chǎng)配備專(zhuān)用攪拌機(jī)、電子稱(chēng)、氣源及氣管、焊接設(shè)備、鋼絲龜甲網(wǎng)。

4.驗(yàn)收標(biāo)準(zhǔn)和要求及質(zhì)保期

4.1耐磨涂層必須平整、光滑，避免產(chǎn)生凹凸不平的表面，保證煤粉運(yùn)行流暢。

4.2耐磨涂層在冷態(tài)和熱態(tài)均不能出現(xiàn)裂紋現(xiàn)象。

4.3耐磨涂層平整度誤差必須小于1mm。

4.4內(nèi)錐體內(nèi)壁耐磨涂層厚度為12mm。

4.5耐磨涂層固化24小時(shí)后，經(jīng)檢查驗(yàn)收合格方可投入運(yùn)行使用。

4.6從投入使用日算起，高分子復(fù)合耐磨防護(hù)材料的使用壽命不低于4年，

4.7施工后支付工程款95%，使用后3個(gè)月內(nèi)不出現(xiàn)耐磨防護(hù)材料脫落或磨損現(xiàn)象付清5%質(zhì)保金。
